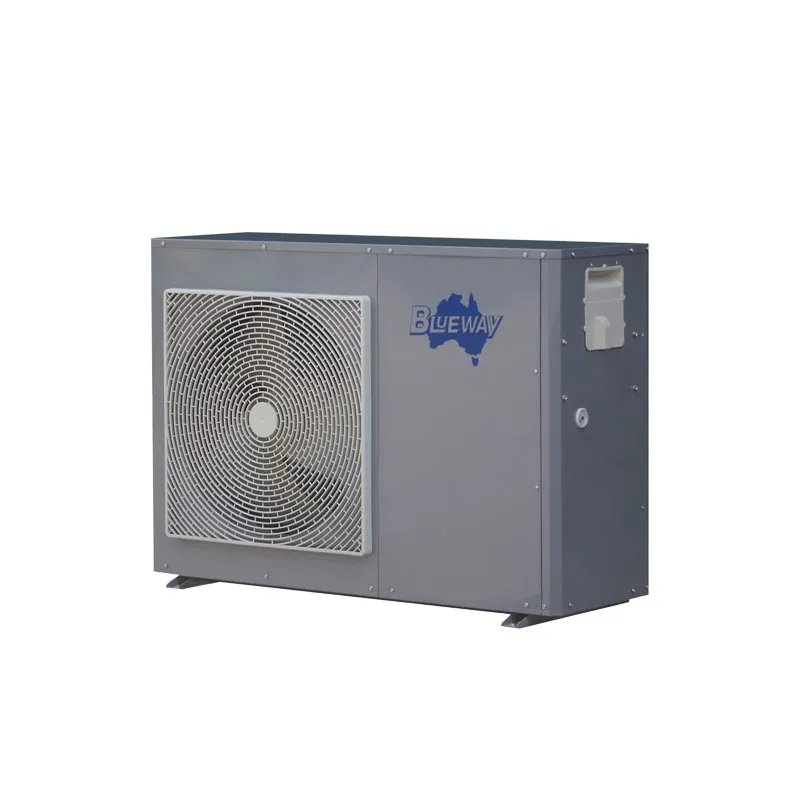

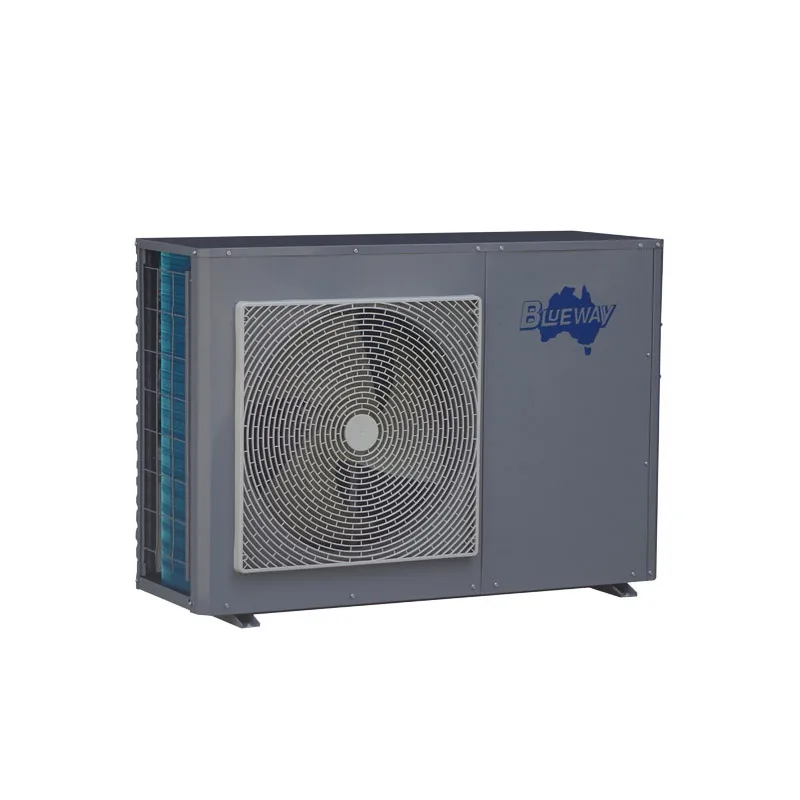

ปั๊มความร้อน R290 สำหรับการทำความร้อนใต้พื้น

ที่ปั๊มความร้อน R290 สำหรับการทำความร้อนใต้พื้นคือระบบอินเวอร์เตอร์ DC แบบอากาศสู่น้ำขั้นสูงที่ได้รับการออกแบบทางวิศวกรรมมาเพื่อตอบสนองความต้องการระบบไฮโดรนิกที่สมบูรณ์แบบของอาคารพาณิชย์ที่อยู่อาศัยและเบาที่ทันสมัย ผลิตในเมืองซุ่นเต๋อ เมืองฝอซาน ประเทศจีน โดย Blueway ซึ่งเป็นผู้เชี่ยวชาญด้าน HVAC ที่ก่อตั้งมาตั้งแต่ปี 1993 ซีรีส์ปั๊มความร้อนนี้ให้การทำความร้อนในพื้นที่ที่เชื่อถือได้ การทำความเย็นในพื้นที่ในฤดูร้อน และน้ำร้อนในบ้านที่ถูกสุขลักษณะ (DHW) ในโซลูชันครบวงจรเพียงตัวเดียว

ระบบทำความร้อนใต้พื้นแบบไฮโดรนิกทำงานอย่างมีประสิทธิภาพด้านพลังงานสูงสุดเมื่อจ่ายให้กับอุณหภูมิของน้ำต่ำถึงปานกลาง ปั๊มความร้อนสำหรับการทำความร้อนใต้พื้นได้รับการออกแบบมาเป็นพิเศษเพื่อให้ตรงกับพารามิเตอร์การทำงานเหล่านี้ ด้วยการปรับความสามารถของคอมเพรสเซอร์อย่างต่อเนื่องเพื่อตอบสนองความต้องการระบายความร้อนแบบเรียลไทม์ ระบบจะลดการหมุนเวียนโหลดเต็มที่ที่ใช้พลังงานสูง โดยรักษาอุณหภูมิน้ำประปาภายในอาคารที่แม่นยำ ขณะเดียวกันก็ลดการใช้พลังงานตามฤดูกาลลงอย่างมาก

ข้อดีหลักสำหรับการใช้งานพื้นแบบ Radiant

การทำความร้อนใต้พื้นแบบกระจายอาศัยการกระจายความร้อนที่สม่ำเสมอทั่วพื้นที่ผิวขนาดใหญ่ การรวมปั๊มความร้อนอินเวอร์เตอร์ DC เข้ากับห่วงวางท่อใต้พื้นให้ประโยชน์ด้านเทคนิคและการปฏิบัติงานหลายประการ:

• ประสิทธิภาพไฮโดรนิกที่ปรับให้เหมาะสม:การทำงานภายในระบบน้ำอุณหภูมิต่ำช่วยให้คอมเพรสเซอร์ปั๊มความร้อนทำงานอย่างมีประสิทธิภาพสูงสุดตามฤดูกาล ช่วยประหยัดพลังงานได้สูงสุดเมื่อเทียบกับหม้อต้มน้ำอุณหภูมิสูงทั่วไป
• ความสบายในการระบายความร้อนสม่ำเสมอ:การทำความร้อนแบบแผ่รังสีช่วยลดกระแสลม จุดที่เย็น และการไหลเวียนของฝุ่นในอากาศ ทำให้มีการไล่ระดับอุณหภูมิในแนวตั้งที่สม่ำเสมอจากพื้นขึ้นไป
• การระบายความร้อนในฤดูร้อนแบบพลิกกลับได้:ระบบสามารถหมุนเวียนน้ำเย็นผ่านวงจรกระจายพื้นหรือชุดคอยล์พัดลม (FCU) ในช่วงเดือนที่อากาศอบอุ่น โดยให้การควบคุมสภาพอากาศตลอดทั้งปีโดยไม่ต้องใช้อุปกรณ์เครื่องปรับอากาศแยกต่างหาก
• การทำงานร่วมกันของระบบหลายแหล่ง:ออกแบบมาเพื่อเชื่อมต่อกับแหล่งความร้อนเสริมได้อย่างราบรื่น รวมถึงตัวสะสมพลังงานแสงอาทิตย์ หม้อต้มก๊าซหรือน้ำมันเสริม และองค์ประกอบความร้อนไฟฟ้าสำรอง

คุณสมบัติทางเทคนิคที่สำคัญและจุดเด่นทางวิศวกรรม

ที่ปั๊มความร้อน R290 สำหรับการทำความร้อนใต้พื้นประกอบด้วยส่วนประกอบทางกลและอิเล็กทรอนิกส์คุณภาพสูงเพื่อให้มั่นใจถึงความเสถียรในระยะยาวและการจัดการการปฏิบัติงานที่เรียบง่าย:

• ขยายการทำงานในสภาพแวดล้อมต่ำ:รุ่นสภาพแวดล้อมต่ำที่ออกแบบเป็นพิเศษจะรักษาประสิทธิภาพการทำความร้อนที่เสถียรในสภาพอากาศฤดูหนาวที่รุนแรงโดยอุณหภูมิภายนอกอาคารจะลดลง
• ห้าโหมดการทำงานที่หลากหลาย:กำหนดค่าได้สำหรับการทำความร้อนเท่านั้น การทำความร้อน + DHW การทำความเย็นเท่านั้น การทำความเย็น + น้ำร้อน และ DHW เท่านั้น เพื่อตอบสนองความต้องการของไซต์ตามฤดูกาล
• อินเวอร์เตอร์ DC ความจุแปรผัน:มีคอมเพรสเซอร์โรตารี่หรือสโครลอินเวอร์เตอร์ DC ระดับพรีเมียม (เช่น Mitsubishi หรือ Panasonic) จับคู่กับวาล์วขยายอิเล็กทรอนิกส์เพื่อการควบคุมการไหลของสารทำความเย็นที่แม่นยำ
• การถ่ายเทความร้อนประสิทธิภาพสูง:ใช้ตัวแลกเปลี่ยนความร้อนแผ่นเหล็กสเตนเลสซึ่งมีแรงดันไฮดรอลิกตกต่ำ ประสิทธิภาพเชิงความร้อนสูง และทนต่อการกัดกร่อนได้ดี

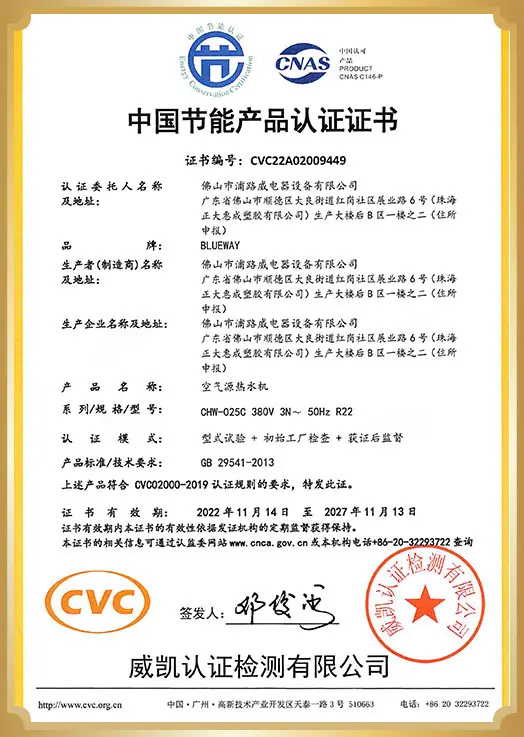

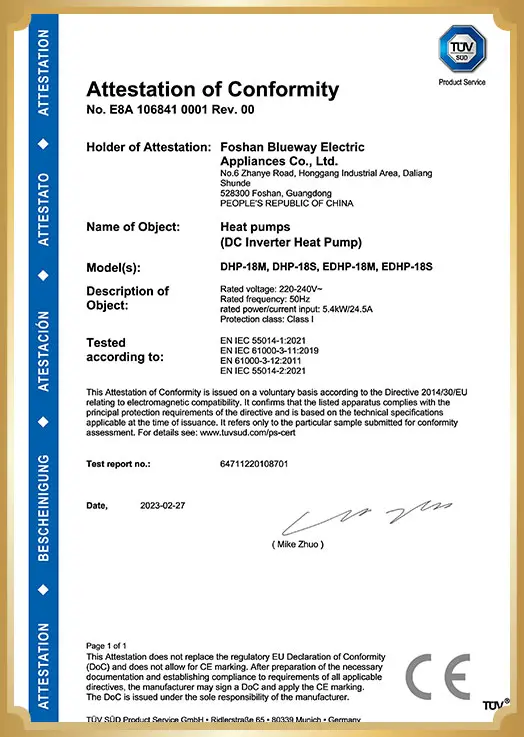

• การรับรองคลาส ErP A++:รุ่นที่เลือกในซีรีส์นี้ได้รับการจัดอันดับพลังงาน ErP A++ ผ่านการตรวจสอบภายใต้มาตรฐานการทดสอบ TÜV อันเข้มงวด
• สถาปัตยกรรมการควบคุมอัจฉริยะ:ติดตั้งตัวควบคุมไมโครโปรเซสเซอร์ซึ่งมีอินเทอร์เฟซหน้าจอสัมผัส LCD ที่ใช้งานง่าย การวินิจฉัยตัวเองอัตโนมัติ การป้องกันความปลอดภัยในตัว และเอาต์พุตควบคุมวาล์ว 3 ทิศทาง
• การเชื่อมต่อ Wi-Fi เสริม:ช่วยให้ผู้ใช้ปลายทางและทีมบำรุงรักษาสามารถตรวจสอบข้อมูลการดำเนินงาน ปรับอุณหภูมิที่ตั้งไว้ และวินิจฉัยข้อผิดพลาดจากระยะไกลผ่านแอปมือถือโดยเฉพาะ
• โครงสร้างที่ทนต่อการกัดกร่อน:สร้างด้วยตู้คอมโพสิตที่ทนทานและทนต่อสภาพอากาศ ออกแบบมาเพื่อทนต่อการสัมผัสเกลือ ความชื้น หิมะ และรังสียูวีเป็นเวลานาน

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์ประสิทธิภาพโดยละเอียดและการกำหนดค่าระบบจะแตกต่างกันไปตามรุ่นยูนิตเฉพาะ ด้านล่างนี้เป็นภาพรวมของข้อกำหนดมาตรฐานสำหรับชุดผลิตภัณฑ์นี้:

การเลือกการกำหนดค่าแบบแยกกับแบบ Monoblock

เพื่อรองรับข้อจำกัดของสถานที่ แผนผังอาคาร และสภาพอากาศในภูมิภาคที่หลากหลายปั๊มความร้อน R290 สำหรับการทำความร้อนใต้พื้นนำเสนอในรูปแบบโครงสร้างที่แตกต่างกันสองรูปแบบ:

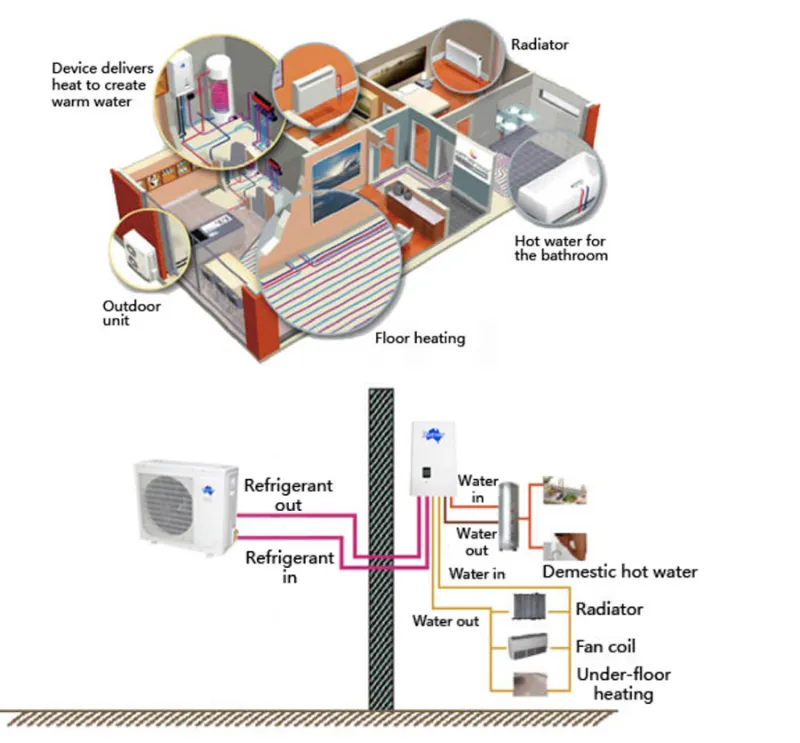

สถาปัตยกรรมระบบแยกส่วน

การกำหนดค่าแบบแยกจะแบ่งปั๊มความร้อนออกเป็นหน่วยควบแน่นภายนอกและโมดูลไฮดรอลิกภายในอาคาร ส่วนประกอบที่รองรับน้ำทั้งหมดได้รับการติดตั้งภายในห้องเครื่องหรือพื้นที่เอนกประสงค์ ซึ่งช่วยลดความเสี่ยงที่ท่อภายนอกอาคารจะแข็งตัวในระหว่างที่ไฟฟ้าดับหรือค้างในฤดูหนาวที่รุนแรง ยูนิตภายนอกได้รับการออกแบบทางวิศวกรรมด้วยรูปทรงทางเข้าอากาศที่ป้องกันหิมะ ในขณะที่ยูนิตในอาคารมีการออกแบบตู้ทดแทนหม้อไอน้ำขนาดกะทัดรัดที่ผสานรวมอย่างลงตัวกับท่อร่วมใต้พื้นและถังเก็บ DHW ที่มีอยู่

สถาปัตยกรรมระบบโมโนบล็อก

โครงสร้างแบบโมโนบล็อกมีวงจรทำความเย็นและวงจรไฮดรอลิกที่สมบูรณ์ภายในตู้กลางแจ้งตัวเดียว การออกแบบแบบครบวงจรนี้ช่วยลดความจำเป็นในงานเดินท่อสารทำความเย็นภาคสนาม ลดความคล่องตัวในการติดตั้งที่ไซต์งาน และลดต้นทุนค่าแรง สามารถสั่งซื้อยูนิต Monoblock ได้ด้วยส่วนประกอบไฮดรอลิกที่ติดตั้งมาจากโรงงาน ซึ่งรวมถึงปั๊มหมุนเวียนน้ำ DC ถังขยายภายใน และเครื่องทำความร้อนไฟฟ้าสำรองเสริม

สถานการณ์การประยุกต์ใช้โครงการ

ความยืดหยุ่นของปั๊มความร้อน R290 สำหรับการทำความร้อนใต้พื้นทำให้เหมาะสำหรับการก่อสร้างใหม่และโครงการปรับปรุงระบบไฮโดรนิกที่หลากหลาย:

• บ้านพักส่วนตัวและวิลล่าเดี่ยว:ให้เสียงรบกวนต่ำ เครื่องทำความร้อนใต้พื้นที่สะดวกสบายสูง ระบบทำความเย็นในฤดูร้อน และน้ำร้อนในบ้านทุกวัน
• อพาร์ตเมนต์หลายครอบครัว:การจัดหาระบบทำความร้อนและน้ำร้อนแบบกระจายอำนาจหรือแบบรวมศูนย์
• อาคารพาณิชย์ขนาดเบา:ตอบสนองความต้องการด้านการปรับสภาพพื้นที่ในโรงแรมบูติก สำนักงานขนาดเล็ก โชว์รูม และคลินิกสุขภาพ
• โครงการพลังงานไฮบริด:การเชื่อมต่อกับหม้อต้มก๊าซหรือตัวสะสมความร้อนจากแสงอาทิตย์ที่มีอยู่เพื่อลดการพึ่งพาเชื้อเพลิงฟอสซิลในโครงการปรับปรุง

ปัจจัยการเลือกทางวิศวกรรมและการรวมระบบ

การจะบรรลุประสิทธิภาพสูงสุดและอายุการใช้งานที่ยาวนานนั้นจำเป็นต้องได้รับการประเมินพารามิเตอร์ของอาคารอย่างรอบคอบก่อนที่จะปรับขนาดอุปกรณ์ ปัจจัยการออกแบบทางวิศวกรรมที่สำคัญ ได้แก่:

1. การออกแบบโหลดการทำความร้อนและความเย็น:คำนวณการสูญเสียความร้อนการส่งผ่านสูงสุดและการแทรกซึมภายใต้อุณหภูมิการออกแบบภายนอกอาคารในท้องถิ่น แทนที่จะอาศัยการประมาณการพื้นที่เป็นตารางฟุตที่ระบุ
2. อุณหภูมิน้ำประปาเป้าหมาย:ตรวจสอบอุณหภูมิการไหลที่จำเป็นสำหรับชุดขั้วต่อสำหรับลูปพื้นใต้พื้น สำหรับคอยล์พัดลม หรือสูงกว่าสำหรับหม้อน้ำแบบเดิม
3. การป้องกันวงจรไฮโดรนิก:เลือกระหว่างการออกแบบแบบแยกส่วนหรือแบบโมโนบล็อกโดยพิจารณาจากความเสี่ยงจากการแช่แข็งโดยรอบและพื้นที่ห้องโรงงานในร่มที่มีอยู่
4. การกำหนดขนาดความต้องการ DHW:ปรับขนาดถังเก็บน้ำร้อนเพื่อสุขอนามัยและพื้นผิวคอยล์แลกเปลี่ยนความร้อนตามตารางการดึงน้ำร้อนสูงสุดในแต่ละวัน

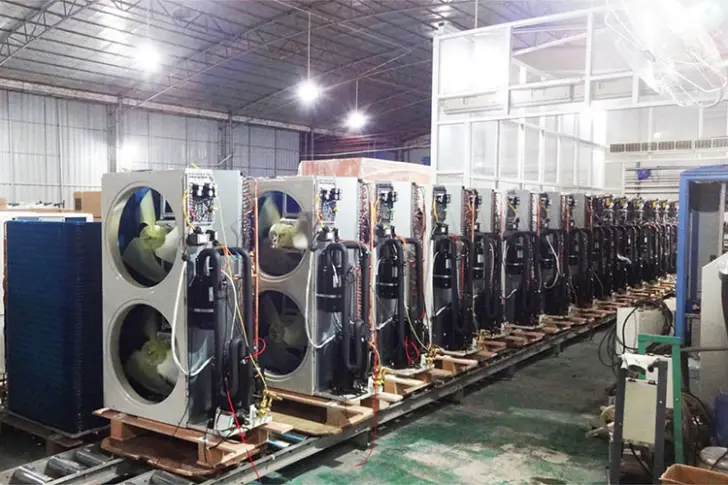

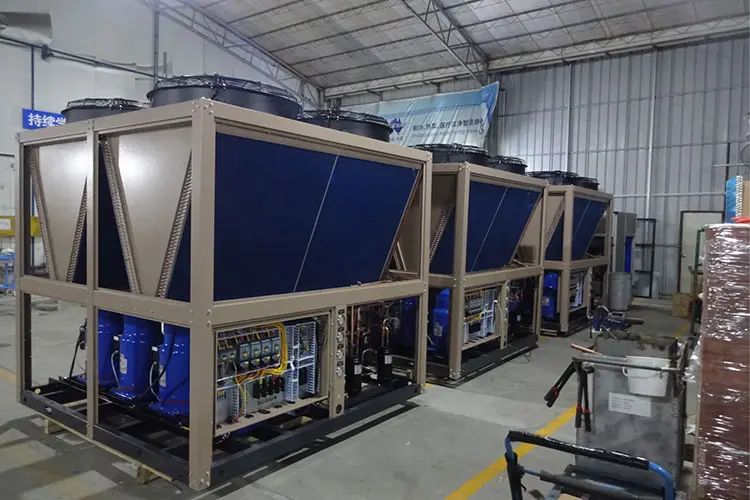

ความเป็นมาการผลิตและการประกันคุณภาพ

Blueway ดำเนินการศูนย์พัฒนาและการผลิต HVAC เฉพาะทางในเมืองซุ่นเต๋อ เมืองฝอซาน ประเทศจีน ด้วยประสบการณ์ด้านการผลิตเกือบ 30 ปี Blueway ได้พัฒนาผลิตภัณฑ์ R&D ดั้งเดิมมากกว่า 1,000 รายการ และส่งมอบโซลูชันทางวิศวกรรมที่ประสบความสำเร็จมากกว่า 10,000 รายการทั่วโลก ผลิตภัณฑ์ได้รับการผลิตภายใต้มาตรฐานการควบคุมคุณภาพที่เข้มงวด โดยผสมผสานอัลกอริธึมการป้องกันไมโครโปรเซสเซอร์เพื่อปกป้องคอมเพรสเซอร์และวงจรน้ำจากความผันผวนของแรงดันไฟฟ้า ความผิดปกติของแรงดัน และการแช่แข็ง Blueway ให้บริการ OEM, OBM และ ODM ที่ครอบคลุม โดยได้รับการสนับสนุนจากความช่วยเหลือทางเทคนิคออนไลน์ทุกวันตลอด 24 ชั่วโมงและพันธมิตรผู้ให้บริการที่ได้รับอนุญาตทั่วยุโรป ตะวันออกกลาง อเมริกาเหนือ และอเมริกาใต้

คำถามที่พบบ่อย

เหตุใดปั๊มความร้อน R290 สำหรับการทำความร้อนใต้พื้นจึงเหมาะสำหรับระบบกระจายรังสีที่อุณหภูมิต่ำ

ระบบทำความร้อนใต้พื้นแบบไฮโดรนิกจะทำงานได้อย่างมีประสิทธิภาพสูงสุดที่อุณหภูมิน้ำจ่ายต่ำ คอมเพรสเซอร์อินเวอร์เตอร์ DC และการออกแบบตัวแลกเปลี่ยนความร้อนที่ได้รับการปรับปรุงช่วยให้ปั๊มความร้อนทำงานที่ค่าสัมประสิทธิ์ประสิทธิภาพ (COP) สูงสุดภายในช่วงนี้ ซึ่งช่วยประหยัดพลังงานได้มากเมื่อเทียบกับระบบทำความร้อนแบบดั้งเดิม

ปั๊มความร้อนนี้สามารถเชื่อมต่อกับหม้อไอน้ำหรือแผงระบายความร้อนจากแสงอาทิตย์ที่มีอยู่ได้หรือไม่

ใช่. ตัวควบคุมไมโครโปรเซสเซอร์ในตัวมีเอาต์พุตสัญญาณสำหรับการจัดการความร้อนเสริม ช่วยให้เครื่องสามารถทำงานควบคู่ไปกับระบบความร้อนจากแสงอาทิตย์ หม้อต้มก๊าซ หรือเครื่องทำความร้อนไฟฟ้าสำรองในการตั้งค่าพลังงานไฮบริด

ส่วนประกอบของคอมเพรสเซอร์และปั๊มใดบ้างที่ใช้ในยูนิตเหล่านี้

Blueway ผสานรวมคอมเพรสเซอร์แบบโรตารี่หรือสโครลอินเวอร์เตอร์ DC ที่เป็นที่ยอมรับจากแบรนด์ต่างๆ เช่น Mitsubishi หรือ Panasonic จับคู่กับปั๊มน้ำหมุนเวียน Class-A ประสิทธิภาพสูงจาก Wilo หรือ Shinoo

รองรับการควบคุมการทำงานระยะไกลหรือไม่

ใช่. นอกเหนือจากตัวควบคุมระบบสัมผัส LCD ภายในแล้ว โมดูล Wi-Fi เสริมยังช่วยให้ผู้ใช้และผู้รวมระบบสามารถตรวจสอบสภาพการทำงาน ปรับอุณหภูมิน้ำเป้าหมาย และตรวจสอบการวินิจฉัยระบบผ่านแอปพลิเคชันสมาร์ทโฟน
